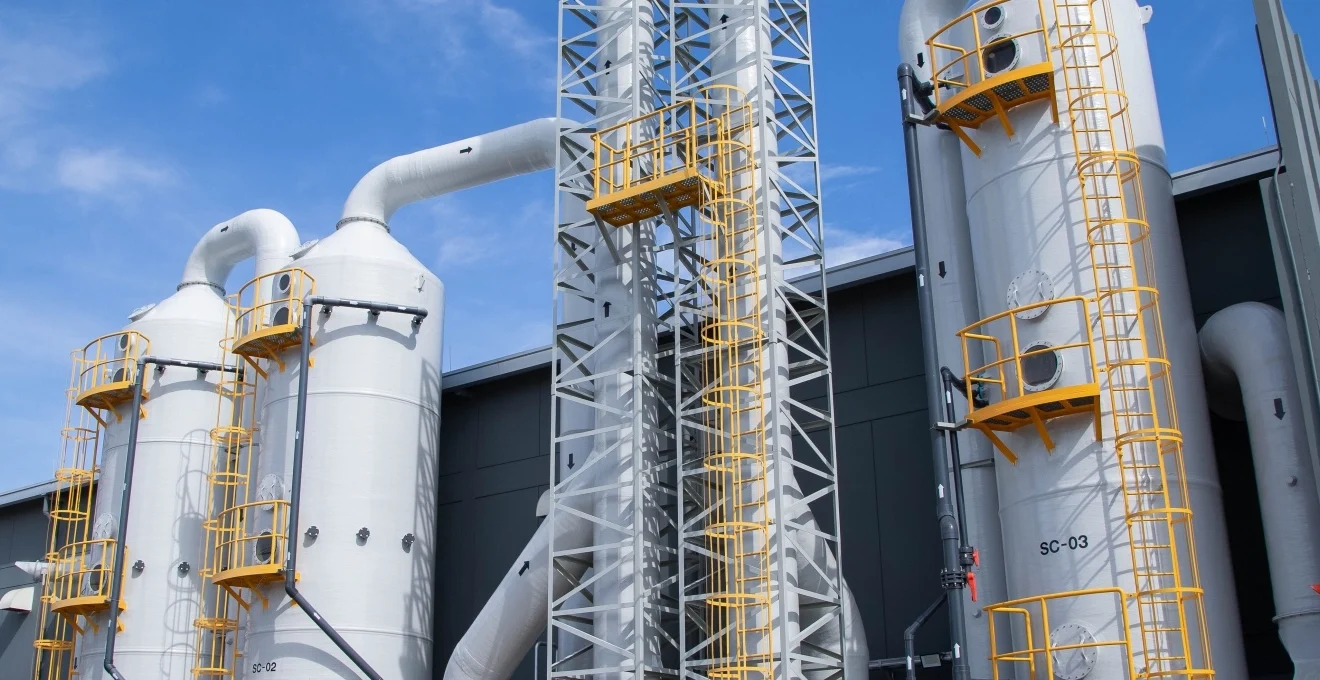

L’intégration de la filtration de l’air dans la conception d’une nouvelle ligne industrielle est aujourd’hui un véritable enjeu. Les exigences réglementaires se durcissent, la prise de conscience environnementale s’intensifie, et les impératifs de santé au travail imposent une approche rigoureuse dès les premières esquisses du projet. Contrairement à une installation en rénovation où les contraintes architecturales limitent les options, la conception ex-nihilo permet d’optimiser simultanément la productivité, la qualité de l’air et l’efficacité énergétique.
Dimensionner les systèmes de ventilation industrielle et la filtration
Une fois les contraintes thermiques, particulaires, polluants et nuisances et réglementaires établies, vient le temps du dimensionnement des systèmes de ventilation et de traitement de l’air. Cette phase ne se résume pas à appliquer un « taux de changement d’air standard » : elle doit traduire vos besoins réels en débits d’air neuf, en débits d’extraction localisée, en puissance de chauffage/refroidissement et en niveaux de filtration de l’air.
Le calcul du taux de renouvellement d’air selon la méthode ASHRAE et réglementation ICPE
Le calcul des débits d’air de ventilation repose généralement sur les recommandations de l’ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers), croisées avec les obligations nationales (Code du travail, réglementation ICPE, VLEP). Deux approches sont utilisées : une approche par occupant (débit d’air neuf par personne) et une approche par processus (débit d’air nécessaire pour diluer ou évacuer les polluants générés). Dans un atelier de peinture, c’est évidemment la seconde qui domine. Pour chaque zone, on détermine un taux de renouvellement d’air (vol/h) cible, en tenant compte du volume, des émissions et des températures intérieures/extérieures. Par exemple, une zone de stockage peu occupée se contentera de 1 à 2 vol/h, quand une zone de soudage avec forte émission de fumées nécessitera des débits beaucoup plus élevés, complétés par une captation à la source.
Choisir des centrales de traitement d’air CTA à débit variable ou constant
Une fois les débits définis, la question se pose : opter pour des centrales de traitement d’air (CTA) à débit constant (CAV) ou à débit variable (VAV) ? Les CTA à débit constant ont une simplicité de conception et de régulation, mais entraînent souvent une surventilation lors des périodes creuses. Les CTA à débit variable, grâce à des ventilateurs à vitesse variable et des volets motorisés, permettent d’adapter en temps réel les débits en fonction de l’occupation, des émissions mesurées et de la demande thermique. Dans une logique de sobriété énergétique et de réduction des coûts d’exploitation, il est pertinent de réserver le débit variable aux zones à forte variabilité de charge (peinture, cuisson, process discontinus) et de conserver du débit constant pour les zones à activité stable. Le choix du type d’échangeur (batteries eau chaude/eau glacée, détente directe, récupération de chaleur) sera également guidé par la stratégie globale de chauffage et de climatisation du site, ainsi que par les objectifs de décarbonation à moyen terme.
Les spécifications techniques des filtres HEPA H13/H14 pour la rétention particulaire
Dans les secteurs à haute exigence de propreté, les filtres HEPA H13/H14 sont la dernière barrière contre les particules fines et ultrafines. Conformément à la norme EN 1822, un filtre H13 doit avoir une efficacité minimale de 99,95 % sur la particule la plus pénétrante (MPPS), tandis qu’un filtre H14 doit atteindre 99,995 %. Concrètement, cela signifie que seuls quelques dizaines de particules sur 100 000 traversent le média filtrant. Ces filtres sont généralement positionnés en soufflage terminal (plafond soufflant, boîtes à filtres) pour garantir que l’air parvenant dans les zones critiques respecte la classe ISO visée.
Intégrer des systèmes d’extraction localisée par captation à la source
Aucune ventilation générale, même parfaitement dimensionnée, ne remplacera une captation efficace au plus près des émissions. Les systèmes d’extraction localisée (bras aspirants, hottes à fente, cabines confinées, tables aspirantes) sont au traitement de l’air industriel ce que le scalpel est à la chirurgie : un outil précis et ciblé. Leur conception doit s’appuyer sur la vitesse de captation nécessaire à l’interface source/polluant (souvent entre 0,5 et 1 m/s) et sur une ergonomie compatible avec les gestes de l’opérateur.
La modélisation CFD des flux aérodynamiques dans l’environnement industriel
Pour les lignes complexes ou les environnements à forte contrainte (grandes hauteurs, sources chaudes, zones propres), la modélisation numérique des flux d’air par CFD (Computational Fluid Dynamics) devient un outil précieux dans le cadre de l’analyse des risques.
La simulation numérique des trajectoires d’air
Certains logiciels sont couramment utilisés pour simuler les trajectoires d’air, la diffusion des particules et le comportement thermique des ateliers. À partir de la maquette 3D du bâtiment et des équipements, on définit des conditions aux limites (débits soufflés, températures, puissances dissipées, ouvertures) et des modèles physiques adaptés (turbulence, transfert de chaleur, transport de particules). Les résultats prennent la forme de champs de vitesse, de température, de concentration, visualisables en coupes ou en volumes. Vous pouvez ainsi valider le positionnement des bouches de soufflage et d’extraction, détecter des zones mortes où les polluants risquent de s’accumuler, et évaluer l’impact d’une ouverture de porte fréquente sur la stabilité d’une salle propre adjacente. Cette étape, souvent perçue comme un « luxe », permet en réalité d’éviter des erreurs de conception qui coûteraient beaucoup plus cher à corriger une fois le bâtiment construit et la ligne en production.
L’optimisation des régimes d’écoulement laminaire
En fonction des exigences de propreté et de confort, il faudra arbitrer entre des écoulements d’air plus ou moins laminaires ou turbulents. Dans une salle blanche pharmaceutique ou une zone de remplissage aseptique, on recherchera un écoulement vertical unidirectionnel quasi laminaire, qui évacue les particules vers le bas sans recirculation. À l’inverse, dans un atelier de montage général, un brassage d’air turbulent maîtrisé suffit à diluer les polluants et à homogénéiser la température. La CFD permet de simuler ces régimes d’écoulement et de tester différentes possibilités de diffuseurs, vitesses de soufflage et configurations de reprise.
Valider les gradients de pression
Les gradients de pression entre zones (salles propres, ateliers, couloirs, locaux techniques) servent à maîtriser les flux de polluants. Les simulations CFD, complétées par des calculs aérauliques classiques, permettent de vérifier que les surpressions et dépressions souhaitées seront bien obtenues avec les débits et les pertes de charge estimés. Vous pouvez par exemple garantir que l’air s’écoule toujours des zones propres vers les zones sales, et jamais l’inverse. De même, la stratification thermique sous toiture, fréquente dans les halls de grande hauteur, peut être anticipée et corrigée. Sans cela, vous risquez de chauffer principalement le volume d’air à 8 ou 10 mètres de haut, laissant les opérateurs dans le froid, tout en explosant votre facture énergétique.
Les réseaux de gaines et le positionnement des diffuseurs
Le tracé des conduits circulaires ou rectangulaires selon les pertes de charge calculées
Le choix entre conduits circulaires et rectangulaires est guidé par des considérations techniques et architecturales. Les conduits circulaires sont en général des pertes de charge plus faibles pour un même débit, ce qui permet d’utiliser des ventilateurs moins puissants et de réduire le bruit. Les conduits rectangulaires s’intègrent mieux dans certains faux-plafonds ou le long des parois, au prix d’une efficacité aéraulique légèrement moindre. Le tracé doit limiter les coudes serrés, les changements de section brutaux et les longs tronçons surdimensionnés. Chaque élément ajouté est une source de perte de charge et de bruit potentiel. En phase de conception, il est utile de travailler en étroite coordination avec les équipes bâtiment (charpente, passerelles, ponts roulants) pour réserver des couloirs aérauliques et éviter les reconfigurations structurelles ultérieures.
Choix entre diffuseurs à effet, buses directionnelles ou plafonds soufflants
Le type de diffuseur conditionne la manière dont l’air traité est introduit dans les espaces de travail. Les diffuseurs à effet exploitent l’adhérence du jet d’air au plafond pour favoriser un brassage en douceur sans courant d’air ressenti. Ils sont surtout adaptés aux ateliers de montage et aux bureaux intégrés dans les zones industrielles. Les buses directionnelles permettent, quant à elles, de cibler certaines zones, par exemple des postes de travail dans des halls de grande hauteur. Les plafonds soufflants ou perforés sont privilégiés en salles propres ou dans les zones où l’on recherche un écoulement vertical maîtrisé. Le choix se fait en fonction des vitesses d’air admissibles, des contraintes d’encombrement, du niveau sonore recherché et des scénarios d’occupation. Un paramétrage fin (orientation des buses, réglage des débits par diffuseur) est ensuite réalisé en mise en service pour ajuster le confort perçu par les opérateurs.
Intégration des caissons d’extraction et ventilateurs hélicoïdes en toiture
Les systèmes d’extraction nécessitent un bon positionnement des caissons et des ventilateurs, souvent en toiture pour libérer les espaces au sol et réduire les nuisances acoustiques dans les ateliers. Les ventilateurs hélicoïdes ou centrifuges sont choisis en fonction des débits, des pertes de charge et des caractéristiques des polluants (corrosifs, chargés en particules, inflammables). En environnement ATEX, des équipements certifiés sont requis, avec dispositifs de sécurité adaptés. Il est intéressant de regrouper autant que possible les points de rejet dans des « cheminées » communes, tout en respectant les contraintes réglementaires de hauteur de rejet et de dilution à l’atmosphère. Là encore, une vision globale du traitement de l’air évite la multiplication anarchique des sorties en toiture, difficilement accessibles pour la maintenance et sources potentielles de fuites ou d’infiltrations d’eau.
La récupération énergétique et la conception bioclimatique des bâtiments industriels
Les débits mis en jeu sont souvent importants, et chaque m³/h d’air neuf apporté, chauffé ou refroidi a un coût. Intégrer des dispositifs de récupération de chaleur et une conception bioclimatique du bâtiment permet de concilier qualité d’air, confort thermique et maîtrise des consommations.
L’installation d’échangeurs rotatifs ou à plaques pour récupération sur air extrait
Les échangeurs récupérateurs de chaleur, qu’ils soient rotatifs ou à plaques, permettent de transférer une grande partie de l’énergie contenue dans l’air extrait vers l’air neuf entrant. Un échangeur à plaques bien dimensionné peut atteindre des rendements de 70 à 80 %, tandis qu’un rotor thermique peut dépasser 80 %, avec une éventuelle récupération d’humidité. Le choix dépendra des contraintes de contamination croisée acceptables et des caractéristiques des polluants extraits. Dans les ateliers où l’air extrait contient des COV, des particules ou des odeurs, on veillera à éviter tout risque de transfert polluant vers l’air neuf, quitte à accepter des rendements un peu plus bas ou à placer la récupération en amont d’un traitement des rejets. Cette stratégie de récupération énergétique doit être intégrée dès le dimensionnement des CTA et des réseaux, pour éviter des ajouts ultérieurs complexes et coûteux.
Le couplage avec systèmes de free-cooling et puits canadiens pour pré-conditionnement
Le free-cooling consiste à utiliser directement l’air extérieur lorsqu’il est plus frais que l’air intérieur, sans recourir à un système frigorifique. Couplé à une régulation intelligente, il permet de refroidir gratuitement les ateliers pendant les intersaisons et les nuits, réduisant ainsi la taille et le temps de fonctionnement des groupes froids. Dans certains projets, un puits canadien (ou puits provençal) peut également être envisagé pour préchauffer ou prérefroidir l’air neuf via le sol, notamment dans les bâtiments neufs disposant d’emprises foncières suffisantes. Ces solutions de pré-conditionnement s’intègrent dans une logique bioclimatique globale : orientation du bâtiment, protections solaires, inertie thermique, limitation des apports internes non valorisés. Plus vous réduisez les charges thermiques à traiter, plus vos systèmes de ventilation et de traitement d’air peuvent être compacts, simples et économes.
Les stratégies de zonage thermique et l’isolation renforcée des enveloppes Rt-industries
Le zonage thermique consiste à segmenter le bâtiment en zones aux besoins énergétiques homogènes : ateliers chauds (fours, presses), zones tempérées (assemblage, logistique), zones froides (stockage, chambres froides éventuelles). Cette approche évite de surventiler ou de surchauffer des volumes entiers alors que seules certaines parties en ont réellement besoin. Elle facilite également la mise en place de régulations différenciées par zone, en lien avec les systèmes de traitement d’air. Une enveloppe performante (isolation, étanchéité à l’air, traitement des ponts thermiques) conforme aux exigences Rt-industries réduit les déperditions et infiltrations non maîtrisées. En diminuant l’impact des conditions extérieures, elle offre aux systèmes de ventilation industrielle une base plus stable sur laquelle travailler. Vous investissez davantage dans l’enveloppe, mais vous réduisez la taille des équipements techniques et vos coûts d’exploitation sur le long terme.
L’instrumentation de surveillance et le pilotage intelligent de la qualité d’air
Concevoir un bon système de traitement de l’air, c’est bien ; le piloter finement dans la durée, c’est mieux. Sans instrumentation adaptée, vous naviguez à vue : impossible de savoir si les niveaux de COV, de particules ou de CO₂ respectent réellement vos objectifs. L’intégration de capteurs connectés et de systèmes de supervision permet de transformer votre installation aéraulique en système vivant, capable de s’adapter en temps réel aux besoins de votre nouvelle ligne industrialisée.
Déploiement de capteurs IoT multiparamètres CO2, température, hygrométrie, particules
Les capteurs multiparamètres IoT mesurent en continu des grandeurs clés : CO₂ (indicateur de confinement), température, hygrométrie, particules PM10/PM2.5, voire COV totaux (TVOC) et certains polluants. Placés aux bons endroits (zones de respiration des opérateurs, rejets, zones propres), ils fournissent une vision dynamique de la qualité de l’air. Les données sont remontées vers une plateforme centrale, où elles peuvent être historisées, analysées et corrélées avec les conditions de production. Cela permet par exemple de détecter une dérive progressive liée à l’encrassement des filtres, à un dysfonctionnement de captation à la source ou à une modification du procédé en atelier.
L’interfaçage avec systèmes GTC-GTB pour régulation automatique des débits
Le véritable potentiel de ces mesures est révélé lorsqu’elles sont intégrées à une GTC/GTB (gestion technique centralisée/gestion technique du bâtiment). Les débits de ventilation, les vitesses de ventilateurs, les ouvertures de volets et les consignes de température peuvent alors être ajustés automatiquement en fonction des conditions réelles. Lorsque les concentrations de particules ou de COV augmentent sur une zone, la GTC peut augmenter temporairement les débits d’extraction locale ou de ventilation générale, puis revenir à un régime plus sobre une fois le pic passé. Ce pilotage intelligent permet de concilier sécurité, confort et sobriété. Sans automatisation, la tentation est grande de « surdimensionner pour être tranquille », au détriment de la facture énergétique. Avec une GTC bien paramétrée, vous pouvez dimensionner plus juste et laisser le système moduler en fonction des signaux réels du terrain.
Les tableaux de bord temps réel et la maintenance prédictive des installations aérauliques
Enfin, la visualisation des données sous forme de tableaux de bord temps réel facilite la prise de décision au quotidien. Indicateurs de qualité de l’air, états de fonctionnement des CTA, alarmes de dépassement de seuils, niveaux d’encrassement estimés des filtres : autant d’informations qui permettent à vos équipes de maintenance et HSE d’agir au bon moment. Vous pouvez par exemple programmer les remplacements de filtres non plus à intervalles fixes, mais en fonction de la perte de charge réelle ou des flux de production. Cette logique de maintenance prédictive réduit les arrêts imprévus, optimise le stock de consommables et garantit un niveau de performance constant du traitement de l’air. Au final, intégrer le traitement de l’air dès la conception d’une nouvelle ligne industrialisée, c’est aussi préparer dès le départ les outils qui permettront de le faire vivre, évoluer et rester performant face aux changements de procédés, de cadences et de réglementations.
